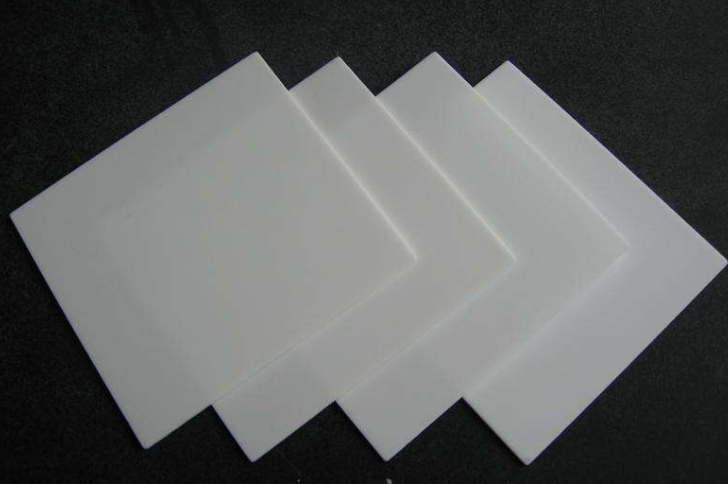

陶瓷薄片制备关键技术——流延成型

流延成型（Tape Casting）是多层压电陶瓷薄型化、规模化生产的核心工艺，可制备厚度 5-50μm、面积＞100mm×100mm 的均匀陶瓷薄片，解决干压成型在薄型化（＜50μm 易开裂）、大面积（＞50mm×50mm 易变形）场景下的技术瓶颈。本方案从工艺原理、工序拆解、设备配置、参数优化四方面，提供可落地的流延成型解决方案。

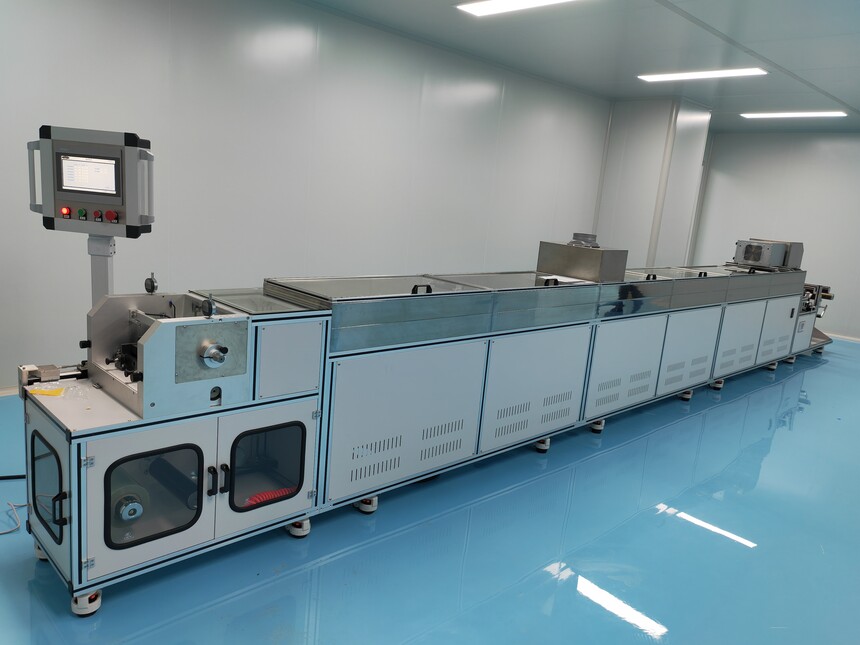

高精度陶瓷薄片流延机-西克智能（SIKCAMZN）

一、流延成型工艺核心原理

流延成型通过 “浆料流平 - 烘干成膜 - 基带剥离” 三步实现薄片制备：将陶瓷浆料均匀涂布在柔性基带（如 PET 膜）上，经刮刀控制厚度，进入烘干通道去除溶剂，形成具有一定强度的 “陶瓷生坯带”，最终从基带上剥离，作为多层叠合的基础单元。其核心优势在于：薄片厚度偏差≤±2%、表面粗糙度 Ra≤0.2μm、批次稳定性＞98%，适配高层数多层压电陶瓷（如 200-1000 层）的制备需求。

二、流延成型核心工序及关键参数

流延成型的核心是 “浆料制备 - 流延成膜 - 生坯处理” 三大环节，各环节参数直接决定薄片质量，需严格管控：

1. 流延浆料制备：保障流平性与成膜性

流延浆料需具备 “低粘度、高固含量、无团聚” 特性，配方与制备工艺如下：

浆料成分	作用	典型配比（以 PZT 基浆料为例）	关键要求
PZT 陶瓷粉体	功能相	70%-75%（质量占比）	粒径 D50=0.5-1.5μm，比表面积 10-15m²/g，避免团聚（团聚粒径≤5μm）
粘结剂	赋予生坯强度	5%-8%（如聚乙烯醇缩丁醛	需与溶剂相容性好，成膜后拉伸强度≥15MPa（避免后续剥离断裂）
增塑剂	提升生坯柔韧性	3%-5%（如邻苯二甲酸二丁酯	与粘结剂比例 1:1.5-1:2，防止生坯脆裂（弯曲半径≤5mm 无裂纹）
分散剂	降低浆料粘度	0.5%-1%（如三乙醇胺	使浆料粘度稳定在 500-1500mPa・s（旋转粘度计，25℃，100r/min）
溶剂	调节浆料流动性	15%-20%（如乙醇 + 甲苯 = 1:1）	低沸点（60-110℃）、易挥发，避免烘干后残留（残留溶剂≤0.1%）

制备工序：

（1)预混合:将分散剂加入溶剂，搅拌 10-15min 至完全溶解；

（2)粉体加入:分 3-5 次加入陶瓷粉体，每次搅拌 5min，避免团聚；

（3) 球磨分散:球磨24h；

（4）. 粘结剂 / 增塑剂加入：球磨后加入粘结剂与增塑剂，低速搅拌（100-150r/min）2-3h，避免产生气泡；

（5）. 浆料过滤与脱泡：用 100-200 目尼龙网过滤（去除大颗粒），然后真空脱泡（真空度 - 0.095MPa，脱泡时间 30-60min），避免流延成膜后出现针孔。

2. 流延成膜：控制厚度与均匀性

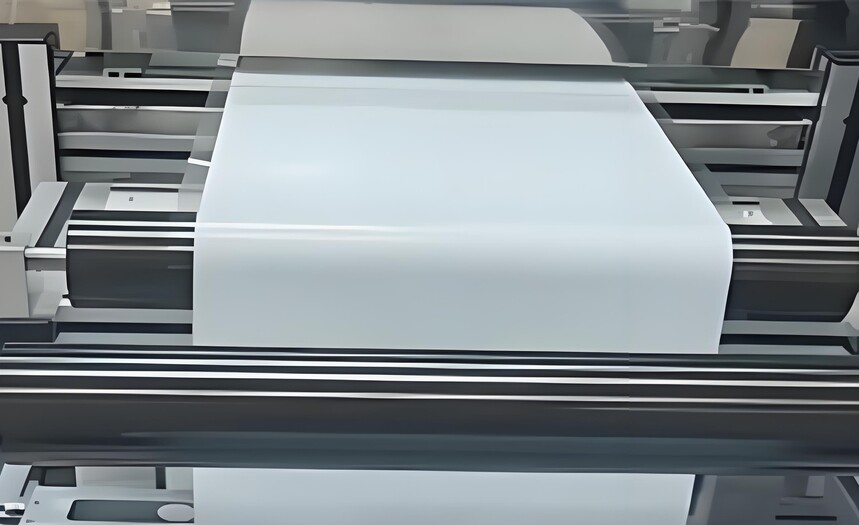

薄型高精度陶瓷流延机—西克智能

此环节是流延成型的核心，需通过设备精准控制 “涂布 - 烘干 - 剥离” 全流程：

（1）. 基带预处理：选用厚度 50-100μm 的 PET 基带，提前用酒精擦拭去除表面油污，张力控制在 5-8N（避免基带褶皱导致涂布不均）；

（2）. 涂布参数设定：

刮刀间隙：根据目标薄片厚度调整（刮刀间隙 = 目标厚度 ×1.2-1.5，因烘干后会收缩 15%-30%），如制备 10μm 薄片，刮刀间隙设 12-15μm；

基带速度：1-5m/min（速度过快易导致浆料流平不足，过慢易导致局部过厚），需与烘干速度匹配；

涂布压力：0.1-0.3MPa（确保浆料均匀填充刮刀与基带间隙，无漏涂）；

（3）. 分段烘干：采用 3-6 段式烘干通道，温度梯度控制（避免溶剂快速挥发导致生坯开裂）：

第一段（入口）：40-50℃（缓慢挥发表层溶剂，防止针孔）；

第二段 - 第四段：60-80℃（逐步挥发内部溶剂，烘干时间 10-20min）；

第五段-第六段：（出口）：50-60℃（平衡生坯水分，避免翘曲）；

关键指标：烘干后生坯带含水率≤0.5%，厚度偏差≤±2%；

（4）. 生坯剥离：采用自动剥离辊，剥离角度 30°-45°，剥离速度与基带速度同步（1-5m/min），避免剥离力过大导致生坯断裂（剥离力控制在 0.5-1N）。

3. 生坯带后处理：适配多层叠合

流延生坯带需经以下处理，确保满足多层叠合的精度要求：

（1）. 生坯裁剪：用数控裁床（定位精度 ±0.1mm）将生坯带裁成目标尺寸（如 100mm×100mm），避免手工裁剪导致的边缘毛边；

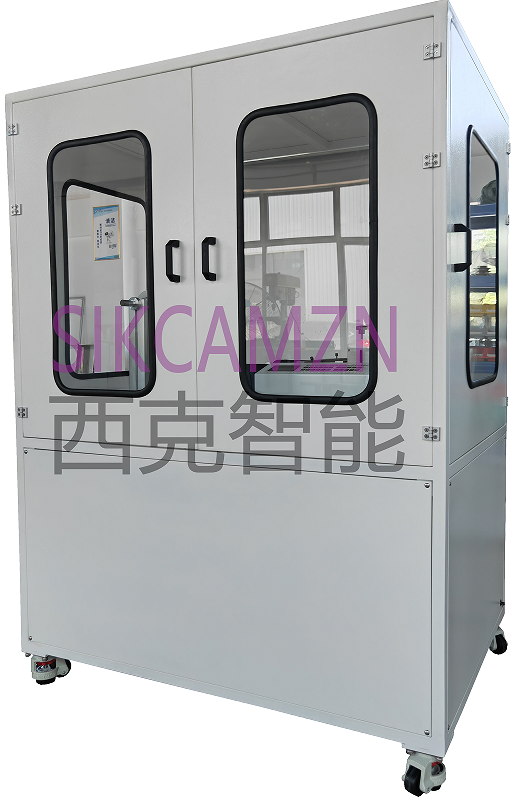

自动裁片机

（2）. 生坯检测：

厚度检测：用激光测厚仪（精度 ±0.1μm），每片检测 5 个点（中心 + 四角），厚度偏差超 ±2% 则剔除；

缺陷检测：通过视觉检测系统（分辨率 2000 万像素），识别针孔（≥5μm）、杂质（≥10μm）、裂纹等缺陷，缺陷率需≤0.5%；

（3）. 生坯储存：置于湿度 40%-60%、温度 20-25℃的洁净环境中，储存时间≤72h（避免吸潮导致强度下降）。

三、流延成型专用设备配置及技术指标

流延成型需专用设备保障精度，核心设备及参数如下：

设备名称	核心功能	技术指标要求
球磨机	浆料分散与混合	转速 0-600r/min（可无级调速），球磨罐容积 5-50L，配备温控系统（≤50℃，防浆料升温团聚）
真空脱泡机	浆料脱泡	真空度 - 0.095~-0.1MPa，脱泡时间 0-120min 可调，支持搅拌脱泡（转速 0-50r/min）
陶瓷薄膜流延机	涂布 - 烘干 - 剥离一体化	1. 基带宽度：150-350mm（适配不同生坯尺寸）；2. 刮刀间隙：5-1500μm；3. 基带速度：0.1-6m/min（精度 ±0.1m/min）；4. 烘干通道：6-8段温控（30-100℃，精度 ±1℃）；5. 剥离系统：自动张力控制（0-20N，精度 ±0.1N）
激光测厚仪	生坯厚度检测	测量范围 1-100μm，精度 ±0.1μm，检测速度≥100 点 /min，支持数据自动记录与超标报警
自动裁片机	生坯裁剪	裁剪速度 10-30 片 /min，支持自定义尺寸编程（最小裁剪尺寸 10mm×10mm）
生坯视觉检测系统	缺陷识别	分辨率 2000 万像素，检测精度≥5μm（针孔）、≥10μm（杂质），检测效率≥60 片 /min，误判率≤0.1%

四、工艺优化方向与常见问题解决

1. 核心工艺优化（提升效率与质量）

• 环保浆料替代：用水性溶剂（去离子水 + 乙醇）替代传统有机溶剂（甲苯、二甲苯），搭配水性粘结剂（如丙烯酸树脂），减少 VOC 排放（降低 80% 以上），需同步调整分散剂（如聚丙烯酸钠）与烘干温度（70-90℃）；

• 自动化联动：将流延机与后续叠层机通过传送带联动，生坯裁剪后直接进入叠层机视觉定位系统，减少人工转运导致的污染与损伤（良率提升 5%-8%）；

• 薄型化优化：制备＜10μm 薄片时，采用双层基带（PET+PI）减少涂布时的浆料渗透，刮刀间隙设 12-15μm，烘干温度降低至 40-60℃（避免过薄生坯脆裂）。

2. 常见问题与解决方案

常见问题	产生原因	解决方案
生坯带出现针孔	1. 浆料脱泡不彻底；2. 溶剂挥发过快	1. 延长真空脱泡时间至 60-90min，增加搅拌脱泡；2. 降低第一段烘干温度至 35-45℃，减慢基带速度
生坯边缘增厚（“边缘效应”）	刮刀两端压力不均	1. 调整刮刀两端气缸压力（偏差≤0.01MPa）；2. 在基带边缘贴胶带（宽度 5-10mm），减少浆料向边缘流动
生坯剥离时断裂	1. 粘结剂含量不足；2. 剥离角度过大	1. 增加粘结剂比例至 7%-8%，确保生坯拉伸强度≥15MPa；2. 减小剥离角度至 20°-30°，降低剥离力至 0.3-0.8N
生坯厚度偏差超差	1. 刮刀间隙磨损；2. 基带张力波动	1. 定期校准刮刀间隙（每生产 1000m 校准 1 次）；2. 增加基带张力反馈系统，实时调整张力（波动≤±0.2N）

五、方案适用场景总结

本流延成型方案适用于以下多层压电陶瓷生产需求：

1. 薄型化产品：薄片厚度 5-50μm（如微型压电传感器、射频滤波器）；

2. 高层数产品：层数≥100 层（如高压压电驱动器、多层超声换能器）；

3. 大面积产品：薄片面积＞50mm×50mm（如压电超声探头、大面积压力传感器）。

相较于干压成型，流延成型在上述场景下可将薄片良率提升至 95% 以上，批次稳定性提升至 98% 以上，满足规模化生产需求。
